ADI的72V混合式降壓DC/DC控制器使解決方案尺寸比傳統架構銳減50%

2018-01-10 10:00
https://photos.prnasia.com/prnvar/20180108/2027038-1

台北2018年1月10日電 /美通社/ -- Analog Devices, Inc. (ADI) 宣佈推出 Power by Linear™ 的 LTC7821,該元件為業界首款混合式降壓同步控制器,結合了開關電容器電路與同步降壓控制器,可使 DC/DC 轉換器解決方案尺寸比傳統降壓解決方案銳減 50% 。此種改良透過將切換開關頻率提高 3 倍而實現,並且無損效率。另一方面來說,當操作於相同的頻率時,以LTC7821 設計的解決方案能提供高達 3% 的效率提升。LTC7821 的其他優勢包括低 EMI 和更低的 MOSFET 衝擊(前端採用軟開關),因此非常適合功率分配、資通訊和電訊,以及新興 48V 汽車應用中的下一代非隔離式中間匯流排應用。

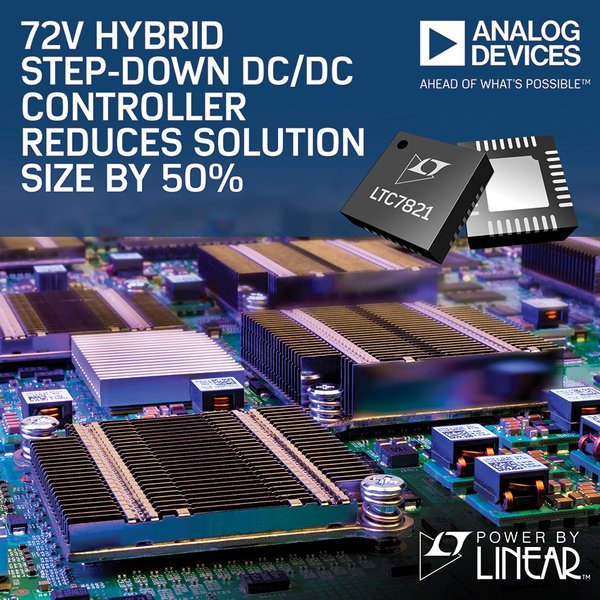

72V 混合式降壓 DC/DC 控制器使解決方案尺寸銳減50%
72V 混合式降壓 DC/DC 控制器使解決方案尺寸銳減50%

LTC7821 可操作於 10V 至 72V (80V 絕對较大值) 的輸入電壓範圍,並能產生 0.9V 至 33.5V 的輸出電壓和幾十安培的電流 (取決於外部元件的選擇)。在典型的 48V 至 12V/20A 應用中,當 LTC7821 的開關頻率為 500kHz 時效率可達 97%,相較於傳統的同步降壓轉換器,唯有降頻至1/3 的切換開關時才能達到相同效率,而且必需使用更大的磁性元件和輸出濾波器元件。外部 MOSFET 以定頻操作,可設定範圍為 200kHz 至 1.5MHz。LTC7821 強大的 1Ω N 通道 MOSFET 閘極驅動器可大幅提升效率,並能夠驅動多個並聯的 MOSFET 以滿足較高功率應用需求。由於 LTC7821 採用電流模式控制架構,因此多個 LTC7821 能以並聯多相配置操作,以借助其卓越的均流能力來因應更高功率應用。

LTC7821 透過多項專有的保護功能於廣泛的應用中實現堅固性能。 LTC7821 的設計透過在啟動期間對電容器進行預平衡,消除了常見因開關電容器電路引起的湧浪電流。此外,LTC7821 還可透過監視系統電壓、電流和溫度以發現故障,並使用感測電阻器提供過電流保護。當出現某種故障情況時,該元件將停止開關操作,並把 FAULT 接腳拉至低位準。內建計時器可依需要設定適當的重啟 / 重試時間。EXTVCC 接腳使 LTC7821 可憑藉轉換器的較低電壓輸出來供電,或其他高達 40V 的電源供電,進而降低功耗並提升效率。

LTC7821 採用5mm x 5mm QFN-32 封裝。延展性和工業溫度版本可操作於–40°C 至125°C。如需更多資訊請參閱www.linear.com/product/LTC7821

LTC7821產品特性

  • 寬廣 VIN 範圍:10V 至 72V,80V 絕對较大值
  • VOUT 範圍:0.9V 至 33.5V
  • 解決方案尺寸銳減達 50%
  • 軟開關實現低 EMI 和降低 MOSFET衝擊
  • 效率高達 97% (於 500kHz時)
  • PLL 定頻:200kHz 至 1.5MHz
  • 時脈輸出提供多相操作
  • 強大的四路 N 通道 MOSFET 閘極驅動器
  • 輸入電流感測和過電流保護
  • 具可設定計時器和重試的短路保護

價格與供貨

產品

供貨狀況

每千顆量之

單價

封裝

LTC7821

已開始

5.20 美元

5mm x 5mm QFN-32

Analog Devices 公司簡介

Analog Devices, Inc. (納斯達克股票代碼:ADI) 是全球領先的高性能類比技術公司,致力於解決最艱鉅的工程設計挑戰。我們協助客戶運用無與倫比的技術進行感測、測量、電源、連接和解讀,智慧地搭起現實和數位領域之間的橋樑,從而更瞭解周圍的世界。詳情請瀏覽 www.analog.com

關注 ADI Twitter  http://www.twitter.com/ADI_News

欲訂閱 ADI 的每月技術雜誌 Analog Dialogue,請參閱:
http://www.analog.com/library/analogDialogue/

ADI 台灣臉書粉絲團,歡迎前往瀏覽、交流並按讚:
https://www.facebook.com/AnalogDevicesInc.Taiwan

所有註冊商標和商標均為其各自擁有者的產權。

圖片 - https://photos.prnasia.com/prnh/20180108/2027038-1

消息來源: ADI
